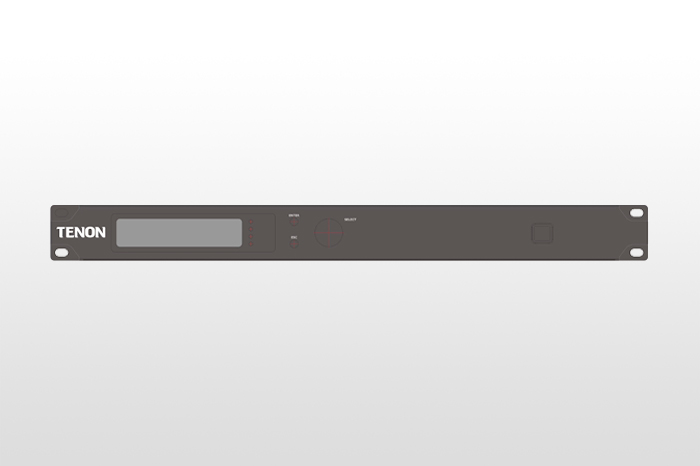

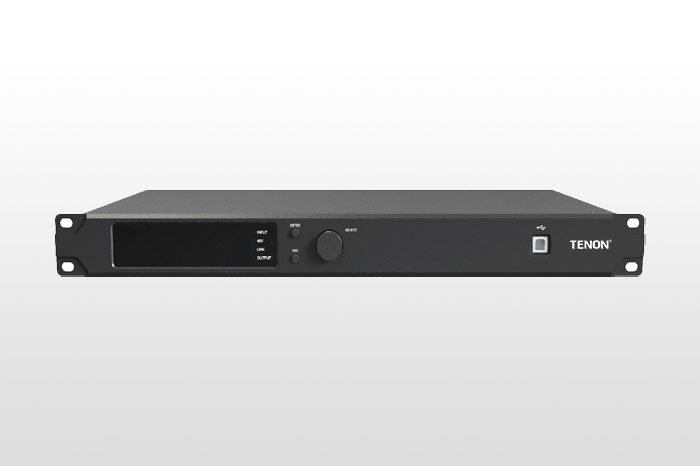

数字音频矩阵

数字音频矩阵(8*8)、数字音频矩阵(16*8)、数字音频矩阵(16*16)
屏幕尺寸:
设备颜色:
  • 黑色
通讯方式:
供电方式:
  • 电源
  • 产品特性
  • 技术参数
  • 使用效果图
  • 系统拓扑图

产品特性

▶输入:8/12/16路平衡式话筒/线路,采用裸线接口端子,平衡接法;

输出:8/12/16路平衡式线路输出,采用裸线接口端子,平衡接法;

提供24bit/48kHz的杰出音质;

增强型麦克风增益,前级增益放大,提供8档增益供用户选择;

全功能矩阵混音,提供用户灵活、简单的信号路由操作,路由路径和电平大小可在一个按钮上完成;

自适应反馈消除,高速浮点的数字算法为每路麦克风提供反馈抑制,抑制系统啸叫;

自动增益控制,确保音响系统的输出音量平稳,不受演讲者距话筒忽远忽近而影响观众区的音量;

自动混音台,智能管理多路话筒,增益共享的算法确保系统稳定;

可存储32个预设,每个预设可通过第三方协议调用

开放的第三方RS-232、TCP/IP通信协议,支持会议摄像自动跟踪。

可使用PC软件轻松实现信号路由及各项参数控制;

可选中英文软件界面,软件操作界面直观、图形化;

DSP音频处理,输入每通道:前级放大、信号发生器、扩展器、压缩器、5段参量均衡、自动混音台、AFC、AEC、ANC;每输出通道:16段参量均衡器、延时器、分频器、高低通滤波器、限幅器;

直观、图形化软件控制界面,可工作在WindowsNT4.0/2000/XP/Windows7系统环境下;

技术参数

数字音频矩阵(8*8)

音频输入 8路输入,凤凰插头
标称输入电平 0dBu线路或-40 dBu话筒电平
话筒前置放大增益 0-40 dB模拟增益,12dB数字增益
最大输入电平 +20dBu
输入阻抗 >5 kΩ平衡,>3kΩ非平衡
共模抑制比(CMRR) >70dB @ 1 kHz
前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz
幻象电源 +48 VDC
音频输出 8路线路电平,凤凰插头
标称输出电平 0 dBu线路电平
输出阻抗600 Ω
DSP频率、处理能力 400Mhz,400MIPS,2200 MFLOP
采样频率 量化 48 kHz,24Bi t ADC,24Bi t DAC
频率响应 20 Hz – 20 kHz, + /- 0. 5 dB
总谐波失真 <0. 01%;20Hz~20kHz@+4dBu
信道间串扰 >-80 dB @ 1 kHz, 典 型
电源 100~240VA,50/60 Hz,75W
工作环境 最大环境操作温度40°C
数字音频矩阵(16*8)

音频输入 16路输入,凤凰插头
标称输入电平 0dBu线路或-40 dBu话筒电平
话筒前置放大增益 0-40 dB模拟增益,12dB数字增益
最大输入电平 +20dBu
输入阻抗 >5 kΩ平衡,>3kΩ非平衡
共模抑制比(CMRR) >70dB @ 1 kHz
前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz
幻象电源 +48 VDC
音频输出 8路线路电平,凤凰插头
标称输出电平 0 dBu线路电平
输出阻抗600 Ω
DSP频率、处理能力 400Mhz,400MIPS,2200 MFLOP
采样频率 量化 48 kHz,24Bi t ADC,24Bi t DAC
频率响应 20 Hz – 20 kHz, + /- 0. 5 dB
总谐波失真 <0. 01%;20Hz~20kHz@+4dBu
信道间串扰 >-80 dB @ 1 kHz, 典 型
电源 100~240VA,50/60 Hz,75W
工作环境 最大环境操作温度40°C
数字音频矩阵(16*16)

音频输入 16路输入,凤凰插头
标称输入电平 0dBu线路或-40 dBu话筒电平
话筒前置放大增益 0-40 dB模拟增益,12dB数字增益
最大输入电平 +20dBu
输入阻抗 >5 kΩ平衡,>3kΩ非平衡
共模抑制比(CMRR) >70dB @ 1 kHz
前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz
幻象电源 +48 VDC
音频输出 16路线路电平,凤凰插头
标称输出电平 0 dBu线路电平
输出阻抗600 Ω
DSP频率、处理能力 400Mhz,400MIPS,2200 MFLOP
采样频率 量化 48 kHz,24Bi t ADC,24Bi t DAC
频率响应 20 Hz – 20 kHz, + /- 0. 5 dB
总谐波失真 <0. 01%;20Hz~20kHz@+4dBu
信道间串扰 >-80 dB @ 1 kHz, 典 型
电源 100~240VA,50/60 Hz,75W
工作环境 最大环境操作温度40°C

使用效果图

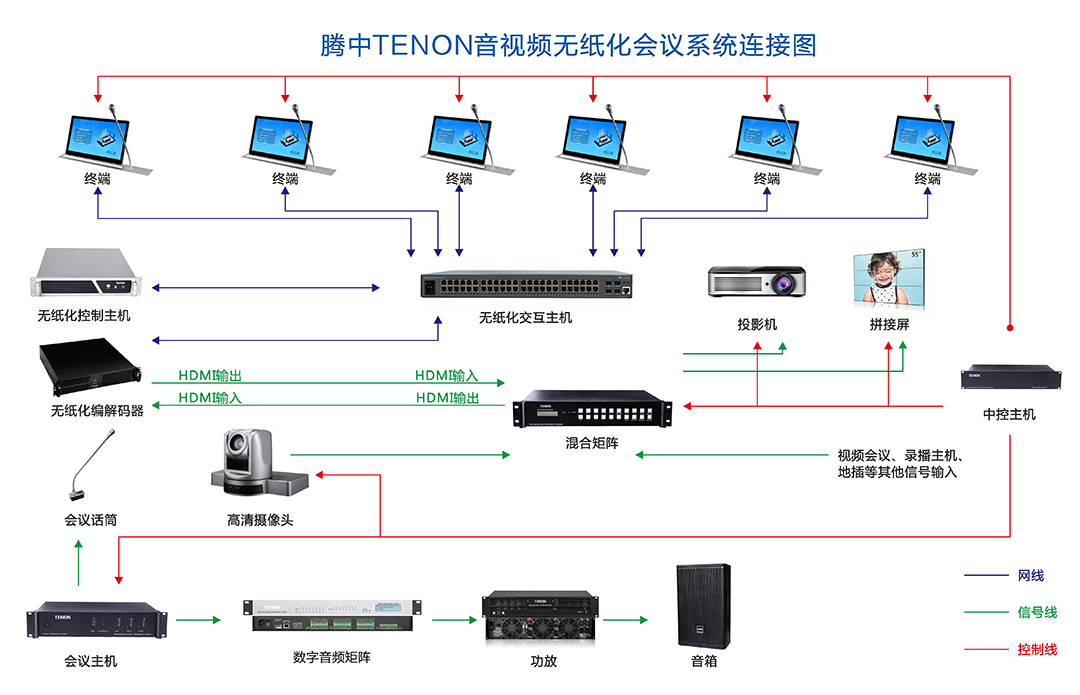

系统拓扑图
