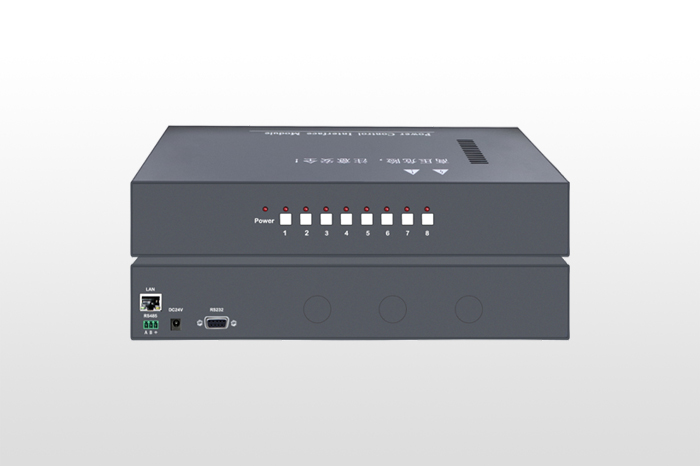

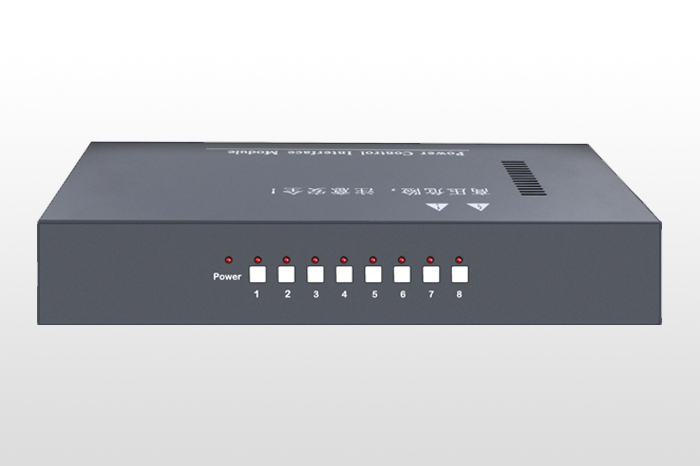

中央控制主机NE-KSDII

屏幕尺寸:
设备颜色:
  • 黑色
通讯方式:
供电方式:
  • 电源
  • 产品特性
  • 技术参数
  • 使用效果图
  • 系统拓扑图

产品特性

配置主频达533MHz的32位内嵌式处理器,内置8M内存和2M存储FLASH,能高速运行复杂的逻辑指令;
提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构;
强大的内置可编程接口可以控制几乎所有的外接设备(包括第三方设备);
用户建立自有的红外代码数据库,可实现一键发双代码等红外逻辑控制;
支持3路NET控制总线,可扩充达256个网络设备(如:触摸屏、调光器、电源控制器、音量控制器等);
可通过扩展以太网控制接口实现计算机远程控制;内嵌式红外学习功能;具有场景模式选择功能。
2U金属机箱设计,符合国际机箱标准,可安装于任何19英寸的机柜上;

技术参数

控制端口 COM端口;8个DB9公型口,可双向传输RS232,RS485及RS422信号;
红外IR端口 8个终端模块,16PIN输出排针;输入I/O端口 8个终端块,9PIN输出排针,带保护电路,支持0-5V数字输入信号;
弱电继电器端口;8个终端,16PIN输出排针,常开型独立继电器,额定1A/30V交流/直流;
C-NET端口 3个终端模块,4PIN排针,支持C-NET控制总线,提供DC24V/1A的输出电源;
计算机管理端口;1个MINIUSB1.1(兼容USB2.0)接口和1个DB9母型端口(后面板);1个MINIUSB(兼容2.0)接口(前面板);可升级支持 Android Ios  Windows系统同时控制。

使用效果图

系统拓扑图
